在芯片应用时有什么设计准则

2021-01-26

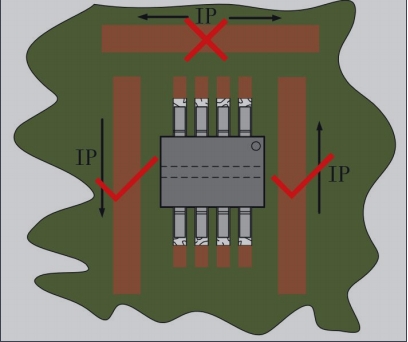

应注意尽量减小被测电流路径的电感。此外，应尽量减少该路径中的接触/连接电阻。在进行 PCB 设计时，被测电流路径应尽可能垂直于芯片，减少电流线产生的杂散磁场干扰，如下图所示。
